ระบบสัญญาณเตือนภัย ( Alarm System)
ในระบบสัญญาณเตือนภัย หรือที่เรียกกันทั่วไปว่า "สัญญาณกันขโมย" นั้น จะมีอุปกรณ์ต่างๆในระบบ ดังต่อนี้

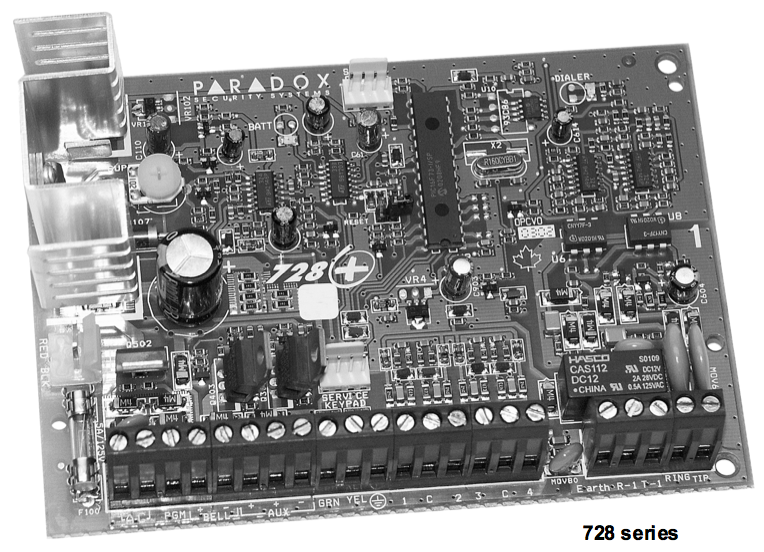

1.แผงวงจรควบคุม ( Control Panel Board ) จะทำหน้าที่เป็นแผงควบคุมระบบ ที่มีจุดต่อสัญญาณเข้า และมีจุดต่อสัญญาณออก
2.แผงปุ่มกด ( Key Pad ) จะทำหน้าที่ในการป้อนรหัส เพื่อเปิด_ปิดระบบ
3.สวิทซ์แม่เหล็ก (Magnetic switch)
มีอยู่ 2 ส่วนด้วยกัน ประกอบด้วยตัวชุดแม่เหล็ก และตัวสวิทซ์สัมผัส มีอยู่ 2 ประเภทคือ แบบ Normal Close (N.C) และ Normal Open (N.O) โดยมีหลักการทำงานในเบื้องต้นดังนี้
* แบบ NC หน้าสัมผัสภายในสวิทซ์จะต่อกันเมื่อ ตัวชุดแม่เหล็ก และตัวสวิทซ์สัมผัส อยู่ในระยะที่แรงแม่เหล็กกระทำถึง สวิทซ์ชนิดนี้ มีทั้งแบบติดตั้งภายนอก แบบฝังกับบานวงกบประตู หน้าต่าง
* แบบ N.O. หน้าสัมผัสภายในสวิทซ์จะขาดออกจากกันเมื่อ ตัวชุดแม่เหล็ก และตัวสวิทซ์สัมผัส อยู่ในระยะที่แรงแม่เหล็กกระทำถึง
4. เซ็นเซอร์ตรวจจับความเคลื่อนไหว ( Motion Sensor )
เป็นอุปกรณ์ที่นิยมใช้ในการตรวจจับความเคลื่อนไหว จากการบุกรุก มาในบริเวณเขตหวงห้าม จะมีชนิดที่ตรวจทั่วไป และชนิดพิเศษ ที่ไม่ตรวจจับสัตว์เลี้ยงในบ้าน เพื่อป้องกันการแจ้งเหตุที่เกิดจากสัตว์เลี้ยง
5. เซ็นเซอร์ตรวจจับแก๊ส และ ควัน ( Gas, Smoke Detector ) เป็นอุปกรณ์ในการตรวจจับแก๊สรั่ว หรือ ควันที่เกิดจากเพลิงไหม้ ซึ่งจะส่งสัญญาณเตือนไปที่แผงควบคุมหลัก เพื่อทำการส่งสัญญาณเตือนภัย
6. เซ็นเซอร์ตรวจจับความร้อน ( Heat Detector )เป็นอุปกรณ์ตรวจจับความร้อน ซึ่งจะส่งสัญญาณเตือนไปยังแผงควบคุมหลัก
7. ไซเรนเตือนภัย ( Siren )เป็นอุปกรณ์เพื่อส่งเสียงเตือนภัย ให้เจ้าของทราบ หรือ ให้ผู้บุกรุกเกรงกลัว และหนีจากไป
8. แบตเตอรี่ ( Battery )เป็นแหล่งจ่ายไฟสำรอง ในกรณ๊ที่ไฟฟ้าบ้านดับ หรือ โดนแอบตัดไฟจ่ายระบบ ซึ่งจะทำให้ระบบเตือนภัยยังสามารถทำงานจนไฟจากแบตเตอรี่จะหมดไป เมื่อไฟฟ้าบ้านจ่ายตามปกติ แบตเตอรี่ก็จะถูกชาร์ทไฟตามปกติ
9. สายสัญญาณ (Signal line) เป็นสายที่ใช้สำหรับเชื่อมต่อกับอุปกรณ์ต่างๆเข้ากับแผงวงจรหลัก โดยจะใช้สายโทรศัพท์ ชนิด TIEV 4 core ( 4 เส้น ) ขนาด 22 AWG หรือ 0.65 mm.
ระบบสัญญาณเตือนภัย.doc
